CAME Gard 4000 с длиной стрелы 2,5 метра устанавливается для ограничения въезда на частные и общественные парковки, гаражные комплексы. Это лучший выбор для проезда небольшой ширины.
Возможности:
• регулировать скорость открывания/закрывания стрелы;
• регулировать скорость стрелы в режиме замедления;
• обнаруживать препятствия на пути движения стрелы.
Производится в двух видах: правый и левый.
Два шлагбаума CAME Gard 4000 можно установить напротив друг друга для ограничения широкого проезда. Или при въезде и выезде ограничиваемой зоны, например, при организации проезда только в одном направлении. И др. При этом использование блока управления ZL 37 позволяет синхронизировать работу двух устройств. Т.е. управление будет осуществляться с одного блока.
В случае отсутствия электропитания, стрела может быть поднята или опущена вручную.
Легко монтируются. Соответствуют самым современным требованиям, предъявляемым к оборудованию подобного рода.
Поставляются с широкой гаммой аксессуаров: стрел разного сечения, ламп и осветительной арматуры, опор, устройств безопасности.
Характеристики:
• Масса: 47 кг
• Габариты шлагбаума: 1007х265х220
• Габариты стрелы: 60 х 40 х 4200
• Напряжение питания ~ 230 В /= 24 В
• Потребляемый ток: 1,3 А (230 В) / 15 А (24 В)
• Мощность: 300 Вт
• Интенсивность использования: 100% (интенсивный режим)
• Редуктор: 1/202 самоблокирующийся
• Крутящий момент: 200 Нм
• Время открывания: 2 - 6 с.
• Корпус: анодированной и окрашенной стали
• Монтажное основание: из гальванизированной стали
• Стандарт безопасности: UNI 8612
• Класс защиты: IP 54
• Гарантия: 12 месяцев
• Страна-производитель: Италия
Это удобный и недорогой вариант для ширины проезда 2-3 метра. Стрела имеет длину 2,7 метра. Шлагбаум бытового применения, не предназначен для интенсивного использования.
Для обеспечения безопасности используют:
• Резиновые накладки на стрелу для смягчения возможных ударов. Стоит помнить о том, что при использовании резиновых накладок по инструкции завода изготовителя необходимо укорачивать стрелу до 2 метров.
• Фотоэлементы Dir 10, предотвращающие опускание стрелы при пересечении луча. Одна пара устанавливается в проем или две пары с выносом примерно на метр на специальных стойках DIR LN.
• Сигнальную лампу KIARO N, для предварительного светового предупреждения, и/или для обозначения работы.
.jpg)

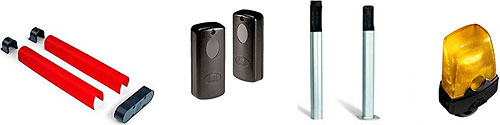

• CAME G0403 Резиновые накладки
• DIR 10 Фотоэлементы безопасности
• DIR LN Стойка для фотоэлементов
• KIARO N Сигнальная лампа Kiaro
Выбор управления остается за Покупателем. Шлагбаум может управляться стационарной кнопкой, пультом дистанционного управления или карточками proximity. Все виды управления могут, как работать отдельно, так и совмещаться.
Для управления работой с дистанционного пульта-брелка необходимы:
.jpg)

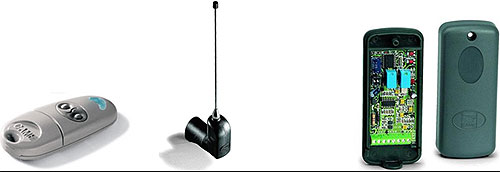

• AF43S Радиоприемник
• TOP 433na Антенна 433 MHz
• TOP432NA Пульт брелок ДУ
Также, для организации парковки к шлагбауму, как к исполнительному устройству, возможно, подключить индукционные петли. Петля закладывается под дорожное покрытие. Индукционная петля дает сигнал о нахождении в зоне ее действия автомобиля и открывает или не открывает проезд.

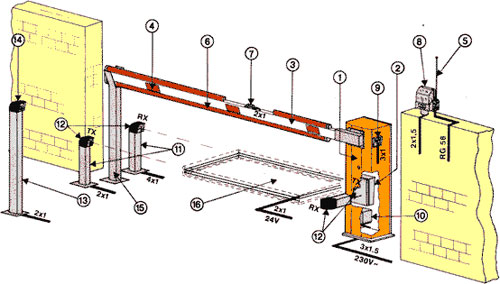

Монтаж шлагбаумов
Тумба GARD 4000
Блок управления и вспомогательные устройства
Алюминиевые устройства
Красные наклейки
Антенна
Защитная резиновая накладка
Лампа сигнальная на стрелу
Мигающая сигнальная лампа
Ключ-выключатель
Резервный аккумулятор
Стойка для фотоэлемента
Фотоэлементы безопасности
Стойка для считывателя
Считыватель идентификационных карт
Неподвижная опора для стрелы
Магнитный детектор
Шлагбаумы CAME Gard 4000
Использование технологии низковольтного электропитания двигателя, позволяет получить максимальную эффективность управления и полную безопасность работы для проездов с интенсивным транспортным потоком.
• Регулировка скорости открывания/закрывания стрелы. Регулировка скорости стрелы в режиме замедления.
• Автоматическая система обнаружения препятствия на пути движения стрелы: немедленно изменяет направление стрелы или останавливает её.
• Выпускается в двух видах: правый и левый.
• Использование блока управления ZL 37 позволяет синхронизировать работу двух устройств, при этом управление будет осуществляться с одного блока.
Легко монтируются. Возможна поставка аксессуаров: стрел разного сечения, ламп и осветительной арматуры, опор, устройств безопасности.
Используются для регулирования проездов на стоянки, парковки, гаражные комплексы.
Сочетание отличных технических характеристик и доступной цены, сделали эту модель лидером продаж в 2007 году.
Принадлежности:
• Резиновые накладки на стрелу в комплекте с заглушками
• Красные светоотражающие наклейки
• Сигнальные лампочки на стрелу в комплекте с креплением и электронной платой * 24 В, 6 шт.
• Фиксированная опора для стрелы *
• Подвижная опора для стрелы *
• Белое алюминиевое ограждение для шлагбаума *
• Шарнир для складывания стрелы *
• Кронштейн для крепления фотоэлементов *
• Кронштейн для крепления сигнальной лампы *
* Заказывается дополнительно.
Функции управления
• Автоматическое закрывание. Время автоматического закрывания регулируется. Таймер включается в конце цикла открывания. Работа таймера прерывается при срабатывании систем безопасности, и прекращается при получении команды "Полный стоп" или при пропадании основного электропитания.
• Обнаружение препятствий. Когда двигатель остановлен (шлагбаум открыт/закрыт или частично открыт после команды аварийной остановки), брелок-передатчик и кнопки управления деактивируются, если обнаружено препятствие одной из систем безопасности (например, фотоэлементами).
• Функция "Присутствие оператора" (работа только при удержании кнопки управления, радиоуправление не работает).
• Сигнальная лампа активируется при движении стрелы или при движении и закрытом шлагбауме.
• Возможность синхронизации двух устройств для их совместной работы.
• Функция, увеличения тормозящего действия на стрелу шлагбаума в конце циклов открывания и закрывания (для компенсации ударов стрелы в механические упоры).
• Выбор функции управления "открыть-закрыть" или "только открыть".
Регулировки
• Регулировка T.C.A. - время автоматического закрывания (0-120с).
• Регулировка SENS - чувствительность токовой системы обнаружения препятствий.
• Работа токовой системы обнаружения препятствий. При обнаружении препятствия токовой системой безопасности происходит следующее:
• Если препятствие обнаружено в режиме открывания, стрела останавливается.
• Если препятствие обнаружено в режиме закрывания, шлагбаум открывается.
• Если включена функция автоматического закрывания, пытается выполнить ее три раза и, если после этого препятствие не устранено, стрела останавливается в полностью открытом состоянии, таймер автоматического закрывания выключается. Используется кнопки управления или брелок-передатчик для закрывания.
