Монтажные пороховые пистолеты

21 января 2013 - Администратор

В санитарно-технических и специальных монтажных работах большой объем составляют операции крепления различных конструкций и деталей к строительным основаниям. Эти операции выполняются, как правило, с применением пороховых монтажных пистолетов, принцип действия которых основан на использовании энергии расширяющихся пороховых газов. Монтажные пистолеты встреливают (забивают) в бетонные и железобетонные (до марки 400 включительно), металлические (с пределом прочности до 450 МПа), кирпичные, шлако- и керамзито-бетонные основания силой взрыва порохового заряда специальные крепежные детали— стальные дюбеля. Ежегодно в нашей стране монтажными пистолетами встреливается до 120—130 млн. дюбелей. Автономность источника энергии пороховых пистолетов обеспечивает их применение независимо от наличия электрической сети и компрессорной установки. С помощью монтажных пистолетов производят крепление сантехнического и электротехнического оборудования, прокладку трубо- и воздухопроводов, крепление гидр о-, тепло-и звукоизоляционных материалов, монтаж внутренних стен и перегородок, выполнение отделочных работ, сборку металлоконструкций из деталей небольшой толщины и т. п. Дюбелями скрепляют детали из угловой, полосовой и листовой стали крепят рифленый кровельный материал.

Применение монтажных пистолетов исключает трудоемкую операцию по сверлению гнезд и отверстий в конструкциях, а также расход большого количества дорогостоящих твердосплавных сверл и распорных дюбелей.

Монтажные пороховые пистолеты

Рис. 15. 15. Дюбеля и патроны

В качестве источника энергии монтажных пистолетов используют специальные беспульные патроны (рис. 15. 15,а), снабженные бездымным порохом с различными по величине зарядами. Мощность заряда выбирают в зависимости от прочности и вида строительного основания, диаметра и длины дюбеля. Различают дюбеля-гвозди и дюбеля-винты. Дюбелями-гвоздями (рис. 15. 15, б)

путем непосредственной «пристрелки» прикрепляют к строительным основаниям несъемные детали и конструкции, изготовленные из металла, дерева, деревоволокнитов, пластмасс и т. п. На дюбелях-винтах (рис. 15.15, в) с резьбовой головкой крепят гайками конструкции и детали, подлежащие периодическому демонтажу. Дюбеля изготовляются из хромистой стали и имеют высокую твердость. Для центровки и фиксирования в стволе (направителе) пистолета дюбеля снабжаются полиэтиленовыми шайбами или наконечниками.

В настоящее время отечественная промышленность выпускает поршневые монтажные пистолеты, принцип действия которых показан на рис. 15. 16.

Рис. 15. 16. Принципиальная схема порохового монтажного пистолета

Рис. 15. 16. Принципиальная схема порохового монтажного пистолета

В поршневых пистолетах дюбель устанавливается в направителе ствола непосредственно перед плоскостью встреливания. Между патроном и дюбелем расположен поршень. Под давлением пороховых газов (до 3000 кгс/см2, или 300 МПа) поршень разгоняется по каналу ствола и ударяя по дюбелю забивает его в строительную конструкцию. Начальная скорость дюбеля не превышает 90 м/с, что практически исключает возможность его рикошетирования. Поршень тормозится сопротивлением внедряемого дюбеля. Ход поршня ограничен упорами-амортизаторами, предотвращающими сквозной прострел малопрочного основания.

Рассмотрим конструкцию серийного однозарядного поршневого пистолета (рис. 15.17, а). Он состоит из ствола с патронником, поршневой группы, прижима, коробки с ударно-спусковым механизмом и рукояткой.

С пистолетом используются две различные по мощности группы патронов калибра 6,9 мм длиной (группа «К») и 22 мм (группа «Д»). Каждая группа патронов в зависимости от величины порохового заряда (и соответственно мощности) делится на четыре номера. Патрон каждого номера имеет отличительную окраску гильзы.

Пистолет комплектуется двумя сменными стволами с длиной патронника 15 и 22 мм и тремя поршневыми группами, которые устанавливаются в пистолет в зависимости от длины и диаметра дюбеля. Сменная поршневая группа состоит из наконечника, направителя с каналом для дюбеля, поршня, рассекателя и амортизаторов. Поршневая группа смонтирована в муфте, соединенной с рукояткой шарниром. Для снаряжения пистолета перед выстрелом необходимо сначала вставить соответствующий дюбель с шайбой (или наконечником) в канал направителя, в котором он фиксируется шариковым фиксатором, а затем «разломить» пистолет относительно шарнира, вставить патрон в патронник ствола и закрыть пистолет.

Для производства выстрела следует установить наконечник (или прижим) пистолета в точку пристрелки под прямым углом к поверхности, нажать на рукоятку и оттянуть до отказа спусковой рычаг ударно-спускового механизма. При нажатии на рукоятку направитель, воздействуя на амортизаторы и рассекатель, смещает ствол с патроном к плоскости накола капсюля. При ударе бойка по патрону происходит воспламенение пороха, силой взрыва поршень разгоняется по стволу и наносит удар по дюбелю.

Поршневой монтажный пистолет

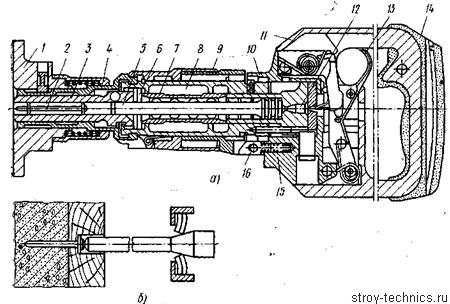

Рис. 15. 17. Поршневой монтажный пистолет

Разгон поршня под давлением происходит на участке 25—35 мм до скорости 60—90 м/с, после чего пороховые газы через рассекатель сбрасываются в расширительные полости муфты. Дальнейшее движение поршня и забивка дюбеля происходят по инерции, при этом в конечный момент за счет сопротивления строительного основания скорость, дюбеля падает до нуля. Если к моменту полного заглубления дюбеля поршень не остановился, его полное торможение обеспечивается за счет выгиба лепестков амортизаторов (рис. 15. 17, б).

Необходимость прижатия с усилием пистолета к месту пристрелки исключает случайный выстрел в воздух. При забивке дюбелей в металлические основания пистолет можно использовать без прижима, что весьма удобно при установке креплений в стесненных условиях. Для удержания в процессе крепления мелких стальных деталей (массой до 100 г) применяется магнитный прижим. Пружинный прижим используют при забивке дюбелей в беток или железобетон для уменьшения раскрашивания поверхности основания и защиты рабочего от возможных осколков. Производительность поршневых пистолетов до 50 выстрелов в час, масса не более 4 кг.

К работе с пистолетами допускаются лица, прошедшие специальное обучение и получившие соответствующее удостоверение.

При эксплуатации пистолетов необходимо строго соблюдать правила по технике безопасности.
